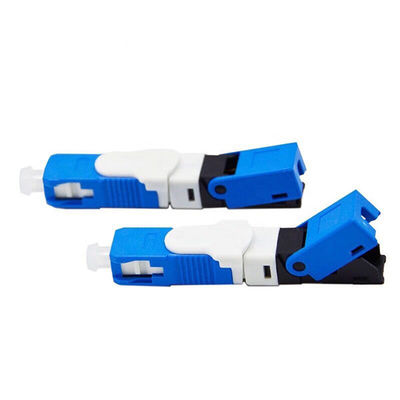

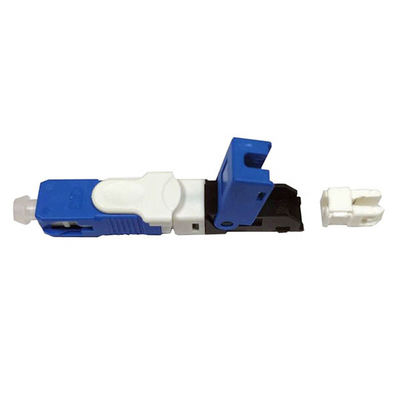

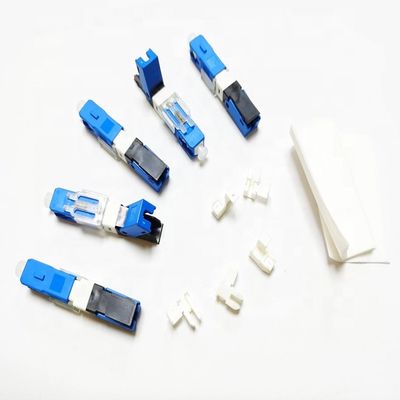

Οι πλαστικοί συνδετήρες οπτικής ίνας FTTH, 2*3mm γρήγορα συνδέουν τους συνδετήρες οπτικών ινών
Λεπτομέρειες προϊόντος
| Όνομα προϊόντων: | Γρήγορος συνδετήρας Sc UPC οπτικών ινών | Χρώμα: | Μπλε |
|---|---|---|---|
| Εφαρμογή: | Δίκτυο FTTH FTTB FTTX | Επιστροφής απώλεια: | ≥50dB |
| Απώλεια εισαγωγής: | ≤ 0.3dB | ||
| Επισημαίνω |
συνδετήρες οπτικής ίνας 2*3mm πλαστικοί,2*3mm γρήγορα συνδέουν τους συνδετήρες οπτικών ινών,γρήγορα συνδέστε τους συνδετήρες οπτικών ινών |
||
Περιγραφή προϊόντος
ESC250D γρήγορος συνδετήρας ινών συνδετήρων Sc UPC γρήγορος
Περιγραφή προϊόντων
Ο γρήγορος συνδετήρας (ο συνδετήρας ή ο τομέας συνελεύσεων τομέων ολοκλήρωσε το συνδετήρα ινών, γρήγορα το συνδετήρα ινών συνελεύσεων) είναι ένας επαναστατικός τομέας - εγκαταστήσιμος συνδετήρας οπτικής ίνας που δεν απαιτεί κανέναν εποξικό και καμία στίλβωση. Το μοναδικό σχέδιο του κατοχυρωμένου με δίπλωμα ευρεσιτεχνίας μηχανικού σώματος συναρμογών ενσωματώνει ένα εργοστάσιο-τοποθετημένο στέλεχος ινών και προ-γυαλισμένο κεραμικό ferrule. Χρησιμοποίηση αυτής της συνέλευσης onsite
ο οπτικός συνδετήρας, αυτό είναι δυνατός να βελτιώσει την ευελιξία του οπτικού σχεδίου καλωδίωσης καθώς επίσης και μείωση του χρόνου που απαιτείται για τη λήξη ινών. Οι γρήγορες σειρές συνδετήρων είναι ήδη μια δημοφιλής λύση για τα οπτικά εσωτερικά κτήρια και τα πατώματα καλωδίωσης για τις εφαρμογές CCTV LAN& και FTTH.
Προδιαγραφή
| Όνομα | Προδιαγραφή |
| Τύπος ινών | Ενιαίος τρόπος ή πολυ τρόπος |
| Εφαρμόσιμος για | Εσωτερικό ή υπαίθριο FTTH |
| Διάμετρος καλωδίων | 2*3mm |
| Διάμετρος του πυρήνα Cermic | 2.499±0.002mm |
| Concentricity του κεραμικού πυρήνα | ≤0.5um |
| Υλικό των πλαστικών μερών | PBT (κύριος-σώμα) PEI (εσωτερικός πυρήνας) ΚΑΠ σκόνης (PE) |
| Υλικό άνοιξη | 304 |
Πρόσωπο τελών
1. Μέθοδος επιθεώρησης προσώπου τελών βουλωμάτων: 400# δοκιμή οργάνων 100% επιθεώρησης τελών.
2. Περιφερειακός χάρτης σκίτσων.
3. Απαίτηση προσώπου τελών.
| Ατέλεια περιοχών | Περιοχή Α (0~25um) |
Περιοχή Β (25~125um) |
Περιοχή Γ (125~250um) |
| Γρατσουνιά | Επιτρέψτε μια γρατσουνιά όχι περισσότερο από τον πυρήνα ινών και το width≤1um | Επιτρέψτε δύο scratchs και το width≤2um | Επιτρέψτε πέντε scratchs και πλάτος ≤ 2um |
| Στίγμα | Επιτρέψτε ένα στίγμα όχι περισσότερο από τον πυρήνα ινών και το diameter≤1um | Επιτρέψτε δύο στίγματα και το diameter≤2um | Επιτρέψτε δύο στίγματα και τη διάμετρο ≤ 5um |
| Ποδιά | Μεταξύ της περιοχής Β και της περιοχής Γ, επιτρέψτε την ποδιά που πλάτος λιγότερο από 5um ανοιγμάτων και το μήκος της ποδιάς είναι λιγότερο από 30% περίμετρος του τέλους ινών |
||
Πρόσωπο τελών πυρήνων ενθέτων τρισδιάστατο
| PC | UPC | |
| Ύψος ινών (NM) | -100~+50 | -100~+50 |
| Κυρτότητα Radiusof (χιλ.) | 5~12 | 10~25 |
| Όφσετ κορυφών (um) | ≤50 | |
| Λάθος γωνίας (°) | ±0.3 | |
Τέμνον μήκος ινών
Παράρτημα ένα, περιβαλλοντική δοκιμή
| Πρόγραμμα | Όρος δοκιμής | Δείκτης | Αναλογία ελέγχου |
| Υψηλής θερμοκρασίας | 85℃, 96H | ΔIL ≤ 0.2dB | Τυχαίος έλεγχος WIP 5pcs |
| Χαμηλή θερμοκρασία | -25℃, 96H | ΔIL ≤ 0.2dB | |
| Βρόχος | -25~+85℃, 3.5H/Cycle, βρόχος 40times | ΔIL ≤ 0.2dB | |
| Καυτός και υγρός | 110℃, 90%RH, 2 ατμοσφαιρική πίεση, 96H | ΔIL ≤ 0.2dB | |
| Βύθιση | 43ºC, PH5.5, 168H | ΔIL ≤ 0.2dB |
Παράρτημα δύο, μηχανική δοκιμή
| Πρόγραμμα | Όρος δοκιμής | Δείκτης | Αναλογία ελέγχου |
| Στην επίθεση | 1.8m, τρεις αξονικός, 8 φορές/αξονικός | ΔIL≤0.2dB | Τυχαίος έλεγχος WIP 5pc |
| Δόνηση | 10 σε 50HZ, 45 φορές το /min, εύρος 0.75mm, τρία αξονικά. Κάθε αξονικό 30min | ΔIL≤0.2dB | |
| Αντιστροφή | Μηχανή απόστασης 20 28cm, + 180 βαθμοί, χρόνοι 6s/, 25 φορές | ΔIL≤0.2dB | |
| εκτατός | Η απόσταση από το βούλωμα είναι 20 28cm, 1min, και το φορτίο είναι 50N |
ΔIL≤0.2dB |
