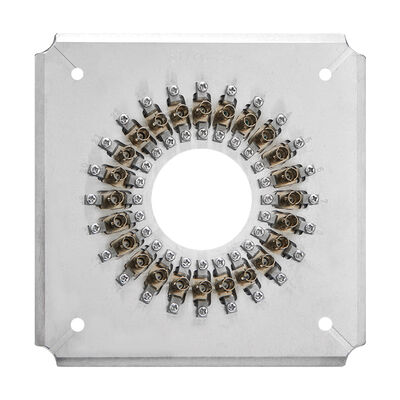

Εγκαταστάσεις γυαλισμού ινών από σκληροποιημένο ανοξείδωτο χάλυβα S136 για συνδέσμους ST με 24 συνδέσμους σε έναν κύκλο και απώλεια εισαγωγής ≤0,20dB
Λεπτομέρειες προϊόντος
| Τύπος: | Μηχανή παραγωγής οπτικών ινών | Καθαρό βάρος: | 1,2 KG |
|---|---|---|---|
| υλικό: | Σκληρυμένο ανοξείδωτο ατσάλι s136 | Διαστάσεις: | 174mmx174mmx26mm |
| Απώλεια εισαγωγής: | ≤0.20dB | Απώλεια επιστροφής: | ≥55dB (PC) |
| Αριθμός ινών: | 24 | Τύπος σύνδεσης: | ΚΠ ΚΤ |
| Τέλος-πρόσωπο: | Η/Υ | Διάμετρος με σάρωση: | 2,5 χλστ |
| Ικανότητα: | 24 θέσεις | Ακτίνα καμπυλότητας: | 5-25 χιλιοστά |
| Apex Offset: | 0-50μm | Ύψος ινών: | -100~+50μm |
| Γωνία: | 8,00+/-0,50° | ||
| Επισημαίνω |
Γυάλισμα ινών από σκληρυμένο ανοξείδωτο χάλυβα S136,24 σύνδεσμοι σε ένα εξάρτημα στίλβωσης ινών ενός κύκλου,Απώλεια εισαγωγής ≤0 |
||
Περιγραφή προϊόντος
- Ειδικά σχεδιασμένα για συνδετήρες ST/PC με εύκολη αλλαγή στροφής
- Υψηλή απόδοση: γυαλίζει έως 24, 32 ή 36 συνδέσμους ανά κύκλο
- Η απόδοση της πρώτης διέλευσης για την ποιότητα της τελικής όψης φτάνει το 98-100%
- Δομή IPC με ανεξάρτητη συμπίεση για κάθε συνδετήρα
- Εξαιρετική απόδοση: απώλεια επιστροφής APC ≥60dB, απώλεια επιστροφής UPC ≥55dB
- Τα εξαργυρώσιμα εξαρτήματα παρατείνουν σημαντικά τη διάρκεια ζωής
- Προσαρμόσιμα για συνδέσμους SC, FC, ST, LC ανάλογα με τις απαιτήσεις του πελάτη
| Σχήμα | ΣΤ-PC-24 | ST-PC-32 | ST-PC-36 |
|---|---|---|---|
| Ετικέτα | CLX | CLX | CLX |
| Τύπος συνδέσμου | ΚΠ ΚΤ | ΚΠ ΚΤ | ΚΠ ΚΤ |
| Τελική όψη | ΕΠ | ΕΠ | ΕΠ |
| Διάμετρος σιδηροτροχίου | 2.5mm | 2.5mm | 2.5mm |
| Δυναμικότητα | 24 θέσεις | 32 θέσεις | 36 θέσεις |
| Απώλεια εισαγωγής | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Επιστροφή απώλειας | ≥ 55dB (PC) | ≥ 55dB (PC) | ≥ 55dB (PC) |
| Εφαρμογή | Συγκεντρωμένοι συνδετήρες ST PC για γυαλισμό | ||
| Υλικό | Ατσάλι ατσάλι | ||
| Μέγεθος (L*W*H) | 174*174*26 mm | ||
| Καθαρό βάρος / ακαθάριστο βάρος | 10,3 kg / 1,5 kg | ||
| Κατάλληλες μηχανές | Μηχανή γυαλισμού CLX-02E, μηχανή γυαλισμού Seikoh Giken SFP-550 και παρόμοιες μηχανές | ||
| Τύπος συνδέσμου | SM/UPC | SM/APC | ΜΜ/UPC |
|---|---|---|---|
| Απώλεια εισαγωγής | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Επιστροφή απώλειας | ≥ 55dB | ≥ 60dB | ≥ 30dB |
| Παράμετροι | Κριτήριο UPC | Κριτήριο APC |
|---|---|---|
| Ράδιο καμπυλότητας | 5-25 mm | 5-12 χιλιοστά |
| Αντιστοιχία κορυφής | 0-50μm | 0-50μm |
| Υψόμετρος ινών | -100~+50μm | -100~+50μm |
| Γωνία | Α/α | 80,00+/-0,50° |
Τα κυριότερα σημεία του προϊόντος
Το εξάρτημα στίλβωσης ινών ST γυαλίζει έως και 24 βύσματα ανά κύκλο με απώλεια εισαγωγής ≤0,20dB και απώλεια επιστροφής ≥55dB. Κατασκευασμένο από σκληρυμένο χάλυβα S136 για ανθεκτικότητα. Προσαρμόσιμο για υποδοχές SC/FC/LC. 2 χρόνια εγγύηση.
