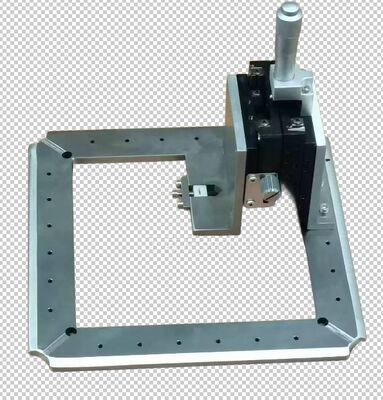

Σιδηροδρομική συσκευή για την επεξεργασία οπτικών ινών από ανοξείδωτο χάλυβα S136 με κάλυμμα σιδηροτροχίου 2,5 mm και διαστάσεις 174x174x26 mm για χρήση FTTH
Λεπτομέρειες προϊόντος
| υλικό: | Ανοξείδωτο Ατσάλι S136 | Διαστάσεις: | 174mmx174mmx26mm |
|---|---|---|---|
| Βάρος: | 1,2 KG | Αριθμός ινών: | 24 |
| Μέγεθος θήκης Ferrule: | 2,5 χλστ | Τύπος σύνδεσης: | FC PC |
| Τέλος-πρόσωπο: | Η/Υ | Διάμετρος με σάρωση: | 2,5 χλστ |
| Ικανότητα: | 24 θέσεις | Απώλεια εισαγωγής: | ≤0.20dB |
| Απώλεια επιστροφής: | ≥55dB (PC) | Ακτίνα καμπυλότητας: | 5-25 χιλιοστά |
| Apex Offset: | 0-50μm | Ύψος ινών: | -100~+50μm |
| Γωνία: | 8,00+/-0,50° | ||
| Επισημαίνω |
Εξάρτημα στίλβωσης από ανοξείδωτο χάλυβα S136,Γυάλισμα οπτικών ινών 2,5 χιλ |
||
Περιγραφή προϊόντος
- Ειδικά σχεδιασμένα για FC / PC συνδέσμους
- Εύκολη αντικατάσταση με απλή και ευέλικτη λειτουργία
- Δυνατότητα γυάλωσης υψηλής απόδοσης: 24, 32 ή 36 συνδέσμους ανά κύκλο
- Η απόδοση πρώτης διέλευσης για την ποιότητα της τελικής επιφάνειας φτάνει το 98-100%
- Δομή IPC με ανεξάρτητη συμπίεση για κάθε συνδετήρα
- Ποσοστό περάσματος παρεμβολών ≥98% (συνήθως 100% σύμφωνα με τα πρότυπα IEC)
- Η απώλεια επιστροφής PC ≥55dB με απώλεια εισαγωγής ≤0,20dB (τυπική)
- Αντικατάστατα εξαρτήματα για παρατεταμένη διάρκεια ζωής
| Παράμετρος | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Ετικέτα | CLX | CLX | CLX |
| Τύπος συνδέσμου | FC PC | FC PC | FC PC |
| Τελική όψη | ΕΠ | ΕΠ | ΕΠ |
| Διάμετρος σιδηροτροχίου | 2.5mm | 2.5mm | 2.5mm |
| Δυναμικότητα | 24 θέσεις | 32 θέσεις | 36 θέσεις |
| Απώλεια εισαγωγής | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Επιστροφή απώλειας | ≥ 55dB (PC) | ≥ 55dB (PC) | ≥ 55dB (PC) |
| Εφαρμογή | Συγκεντρωμένοι συνδετήρες FC PC για γυαλισμό | ||
| Υλικό | Ατσάλι ατσάλι | ||
| Μέγεθος (L*W*H) | 174*174*26 mm | ||
| Καθαρό βάρος / ακαθάριστο βάρος | 1.5 kg / 2,0 kg | ||
| Κατάλληλες μηχανές | Μηχανή γυάλωσης CLX-02E, μηχανή γυάλωσης Seikoh Giken SFP-550 και παρόμοιο εξοπλισμό | ||
| Τύπος συνδέσμου | SM/UPC | SM/APC | ΜΜ/UPC |
|---|---|---|---|
| Απώλεια εισαγωγής | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Απώλεια απόδοσης | ≥ 55dB | ≥ 60dB | ≥ 30dB |
| Παράμετρος | Κριτήριο UPC | Κριτήριο APC |
|---|---|---|
| Ράδιο καμπυλότητας | 5-25 mm | 5-12 χιλιοστά |
| Αντιστοιχία κορυφής | 0-50μm | 0-50μm |
| Υψόμετρος ινών | -100~+50μm | -100~+50μm |
| Γωνία | Α/α | 80,00+/-0,50° |
Τα κυριότερα σημεία του προϊόντος
Υψηλής ακρίβειας γυαλιστικό στήριγμα 2,5 mm για εφαρμογές FTTH. Γυαλίζει έως και 24 υποδοχές FC/UPC ταυτόχρονα με απώλεια εισαγωγής ≤0,20dB και απώλεια επιστροφής ≥55dB. Κατασκευασμένο από ανθεκτικό ανοξείδωτο χάλυβα S136 με αντικαταστάσιμα εξαρτήματα. Προσαρμοσμένες επιλογές διαθέσιμες.
