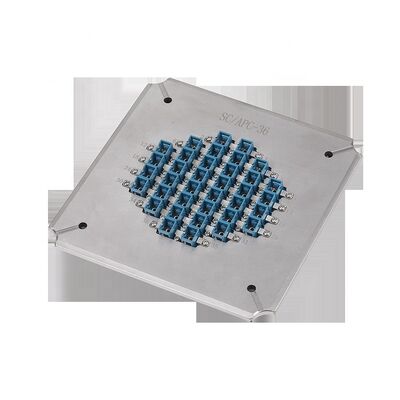

36 Θέσεις Φύλακες οπτικής γυάλωσης Jig με σκληροποιημένο ανοξείδωτο χάλυβα S2316 για APC
Λεπτομέρειες προϊόντος
| Τύπος: | Τεχνουργήματα γυαλισμού οπτικών ινών | υλικό: | Χάλυβας από ανοξείδωτο χάλυβα 2316 |
|---|---|---|---|
| Τύπος σύνδεσης: | apc Sc συνδετήρας | Μέγεθος: | 174*174*26mm |
| Διάμετρος με σάρωση: | 2.50mm | Καθαρό βάρος: | 1,5 κλ |
| Μικτό βάρος: | 2,0 ΚΛ | Αριθμός ινών: | 36 Θέσεις |
| Απώλεια εισαγωγής: | ≤0.20dB | Απώλεια επιστροφής: | ≥ 60dB (APC) |
| Τέλος-πρόσωπο: | APC | Ικανότητα: | 36 Θέσεις |
| Ακτίνα καμπυλότητας: | 5-12 χιλιοστά | Apex Offset: | 0-50μm |
| Ύψος ινών: | -100~+50μm | ||
| Επισημαίνω |
Εξάρτημα στίλβωσης 36 θέσεων,Γυάλισμα οπτικών ινών από σκληρυμένο ανοξείδωτο χάλυβα S2316,APC Return Loss ≥60dB Fiber Polishing Plate |
||
Περιγραφή προϊόντος
Υψηλής σταθερότητας, με εξαιρετική ποιότητα επιφάνειας, κατασκευασμένο από σκληροποιημένο χάλυβα S2316 για παρατεταμένη διάρκεια ζωής.Τύποι συνδέσμων LC και προσαρμόσιμες στις απαιτήσεις του πελάτη.
- Σχεδιασμένα για συνδέσμους SC/APC με εύκολο μηχανισμό αλλαγής στροφής
- Υψηλή απόδοση: γυαλίζει έως και 36 συνδέσμους ανά κύκλο
- Η απόδοση της πρώτης διέλευσης για την ποιότητα της τελικής όψης φτάνει το 98-100%
- Δομή IPC με ανεξάρτητη συμπίεση για κάθε συνδετήρα
- Η απώλεια επιστροφής του APC ≥60dB, η απώλεια εισαγωγής ≤0,20dB (τυπική)
- Αντικατάστατα εξαρτήματα για παρατεταμένη διάρκεια ζωής
| Σχήμα | SC-UPC-24 | ΣΚ-ΑΠΚ-26 | ΣΚ-ΑΠΚ-36 |
|---|---|---|---|
| Ετικέτα | CLX | CLX | CLX |
| Τύπος συνδέσμου | SC UPC | SC APC | SC APC |
| Τελική όψη | ΕΥΠ | ΑΕΠ | ΑΕΠ |
| Διάμετρος σιδηροτροχίου | 2.5mm | 2.5mm | 2.5mm |
| Δυναμικότητα | 24 θέσεις | 26 θέσεις | 36 θέσεις |
| Απώλεια εισαγωγής | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Επιστροφή απώλειας | ≥ 50dB (UPC) | ≥ 60dB (APC) | ≥ 60dB (APC) |
| Υλικό | Ατσάλι S136 | ||
| Μέγεθος (L*W*H) | 174*174*26 mm | ||
| Βάρος | 10,5 kg καθαρά / 2,0 kg ακαθάριστα | ||
| Κατάλληλες μηχανές | Μηχανή γυαλισμού CLX-02E, μηχανή γυαλισμού Seikoh Giken SFP-550 και παρόμοιες μηχανές | ||
Διατίθεται σε διαμορφώσεις 24, 32 και 36 θέσεων για συνδέσμους FC/PC με τα ίδια υψηλής ποιότητας πρότυπα κατασκευής και απόδοσης.
| Σχήμα | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Τύπος συνδέσμου | FC PC | FC PC | FC PC |
| Τελική όψη | ΕΠ | ΕΠ | ΕΠ |
| Επιστροφή απώλειας | ≥ 55dB (PC) | ≥ 55dB (PC) | ≥ 55dB (PC) |
Υψηλής ποιότητας γυάλισμα της τελικής επιφάνειας χωρίς λευκές κηλίδες ή γρατζουνιές, καθαρά ορατές άκρες ινών.
| Τύπος συνδέσμου | SM/UPC | SM/APC | ΜΜ/UPC |
|---|---|---|---|
| Απώλεια εισαγωγής | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Επιστροφή απώλειας | ≥ 55dB | ≥ 60dB | ≥ 30dB |
| Παράμετρος | Κριτήριο UPC | Κριτήριο APC |
|---|---|---|
| Ράδιο καμπυλότητας | 5-25 mm | 5-12 χιλιοστά |
| Αντιστοιχία κορυφής | 0-50μm | 0-50μm |
| Υψόμετρος ινών | -100~+50μm | -100~+50μm |
| Γωνία | Α/α | 80,00+/-0,50° |
Η Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. ιδρύθηκε το 2010 ως εταιρεία οπτικών συσκευών επικοινωνιών που ενσωματώνει έρευνα και ανάπτυξη, παραγωγή,Υπηρεσία μετά την πώληση και τεχνικές υπηρεσίες.
Τα κυριότερα σημεία του προϊόντος
Υψηλής απόδοσης SC APC γυαλιστικό jig γυαλίζει 36 συνδέσμους ανά κύκλο. Διαθέτει σκληρυμένο χάλυβα S2316 για ανθεκτικότητα, δομή IPC για απόδοση 98%+ και επιτυγχάνει απώλεια επιστροφής ≥60dB & απώλεια εισαγωγής ≤0,20dB. 1 έτος εγγύηση.
