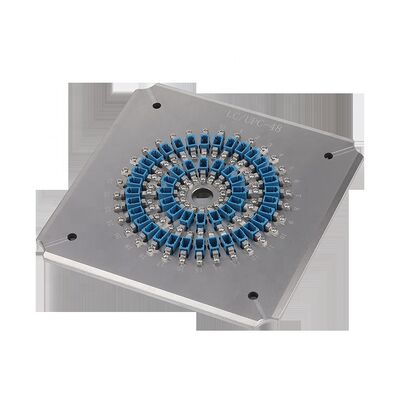

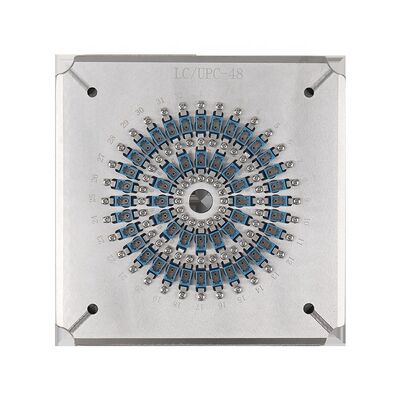

48 θύρες LC PC Φύλακες οπτικής γυαλιστερό Jig με σκληρυμένο ανοξείδωτο χάλυβα για υψηλής απόδοσης άλεσης
Λεπτομέρειες προϊόντος
| Τύπος: | Γυάλισμα συνδετήρων οπτικών ινών | Διαστάσεις: | 174*174*26mm |
|---|---|---|---|
| Καθαρό βάρος: | 1,3 kg | υλικό: | Σκληρός ανοξείδωτος χάλυβα |
| Αριθμός ινών: | 48 | Διάμετρος με σάρωση: | 1,25 χιλιοστά |
| Ικανότητα: | 48 θέσεις | Απώλεια εισαγωγής: | ≤0.20dB |
| Απώλεια επιστροφής: | ≥55dB (PC) | Τέλος-πρόσωπο: | Η/Υ |
| Τύπος σύνδεσης: | LC PC | Ακτίνα καμπυλότητας: | 5-25 χιλιοστά |
| Apex Offset: | 0-50μm | Ύψος ινών: | -100~+50μm |
| Γωνία: | 8,00+/-0,50° | ||
| Επισημαίνω |
Εξάρτημα στίλβωσης 48 θυρών,Εξάρτημα λείανσης ινών από σκληρυμένο ανοξείδωτο χάλυβα,Γυάλισμα οπτικών ινών υψηλής απόδοσης |
||
Περιγραφή προϊόντος
- Ειδικά σχεδιασμένα για συνδέσμους LC/PC
- Εύκολη αλλαγή τζιχ με απλή, ευέλικτη λειτουργία
- Υψηλή απόδοση: γυαλίζει έως και 48 συνδέσμους ανά κύκλο
- Η απόδοση της πρώτης διέλευσης για την ποιότητα της τελικής όψης φτάνει το 98-100%
- Δομή IPC με ανεξάρτητη συμπίεση για κάθε συνδετήρα
- Ποσοστό επιτυχίας με παρεμβολές ≥98% (συνήθως 100% σύμφωνα με τα πρότυπα IEC)
- Η απώλεια επιστροφής PC ≥55dB, η απώλεια εισαγωγής ≤0,20dB (τυπική)
- Τα εξαργυρώσιμα εξαρτήματα παρατείνουν τη διάρκεια ζωής

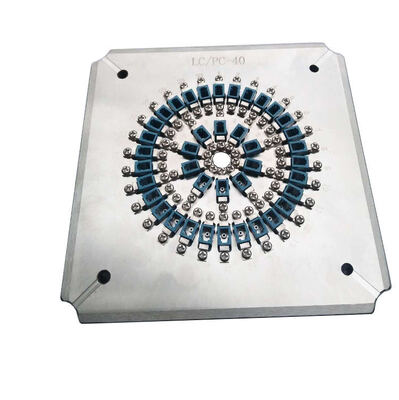

| Σχήμα | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | ΛC-PC-40 | LC-PC-48 |
|---|---|---|---|
| Ετικέτα | CLX | CLX | CLX |
| Τύπος συνδέσμου | ΕΛΚ PC | ΕΛΚ PC | ΕΛΚ PC |
| Τελική όψη | ΕΠ | ΕΠ | ΕΠ |
| Διάμετρος σιδηροτροχίου | 1.25mm | 1.25mm | 1.25mm |
| Δυναμικότητα | 24 θέσεις | 40 θέσεις | 48 θέσεις |
| Απώλεια εισαγωγής | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Επιστροφή απώλειας | ≥ 55dB (PC) | ≥ 55dB (PC) | ≥ 55dB (PC) |
| Εφαρμογή | Συγκεντρωμένοι συνδετήρες LC PC για γυαλισμό | Συγκεντρωμένοι συνδετήρες LC PC για γυαλισμό | Συγκεντρωμένοι συνδετήρες LC PC για γυαλισμό |
Υλικό: Ατσάλι S136
Μέγεθος: 174×174×26 mm
Καθαρό βάρος: 1,5 kg / ακαθάριστο βάρος: 2,0 kg

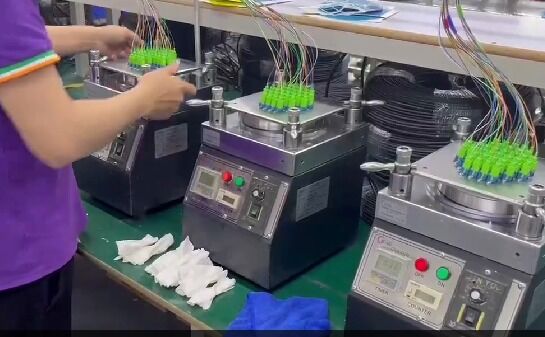

Κατάλληλες μηχανές: μηχανή γυάλωσης CLX-02E, μηχανή γυάλωσης Seikoh Giken SFP-550 και παρόμοιες μηχανές
| Τύπος συνδέσμου | SM/UPC | SM/APC | ΜΜ/UPC |
|---|---|---|---|
| Απώλεια εισαγωγής | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Επιστροφή απώλειας | ≥ 55dB | ≥ 60dB | ≥ 30dB |
| Παράμετρος | Κριτήριο UPC | Κριτήριο APC |
|---|---|---|
| Ράδιο καμπυλότητας | 5-25 mm | 5-12 χιλιοστά |
| Αντιστοιχία κορυφής | 0-50μm | 0-50μm |
| Υψόμετρος ινών | -100~+50μm | -100~+50μm |
| Γωνία | Α/α | 80,00+/-0,50° |

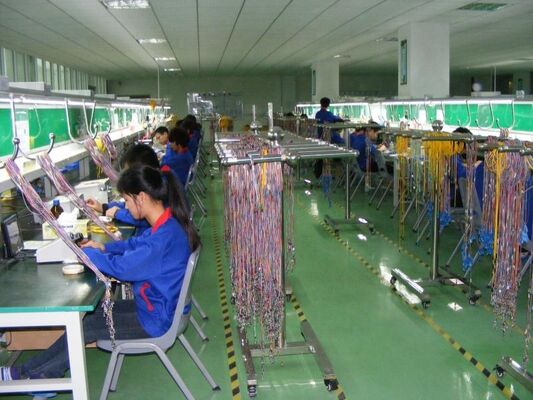

Ιδρύθηκε το 2010, είμαστε μια εταιρεία οπτικών επικοινωνιών εξοπλισμού ενσωματώνοντας την έρευνα και ανάπτυξη, την παραγωγή, την υπηρεσία μετά την πώληση, και τις τεχνικές υπηρεσίες.,Πλήρης υποστήριξη μετά την πώληση και δωρεάν τεχνική βοήθεια για τις προκλήσεις παραγωγής συνδέσμων οπτικών ινών.
Τα κυριότερα σημεία του προϊόντος
Γυαλίζει 48 υποδοχές LC/PC σε έναν κύκλο με απόδοση πρώτης διέλευσης 98-100%. Ο σκληρυμένος ανοξείδωτος χάλυβας εξασφαλίζει ανθεκτικότητα. Επιτυγχάνει απώλεια εισαγωγής ≤0,20dB & απώλεια επιστροφής ≥55dB. 2 χρόνια εγγύηση.
