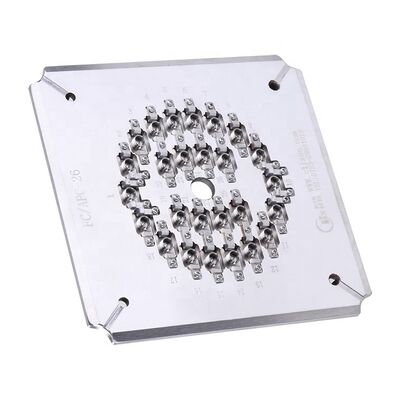

Σκληροποιημένο ανοξείδωτο χάλυβα FC APC Οπτική ίνα 18/26 θύρες Πλαστική συσκευή με απώλεια εισαγωγής ≤0,20dB
Λεπτομέρειες προϊόντος
| Καθαρό βάρος: | 1,3 kg | Αριθμός ινών: | 18/26 |
|---|---|---|---|
| Μέγεθος: | 174mm*174mm*26mm | Υλικά: | Σκληρός ανοξείδωτος χάλυβα |
| Απώλεια εισαγωγής: | ≤0.20dB | Απώλεια επιστροφής: | ≥55dB (PC) ≥60dB (APC) |
| Διάμετρος με σάρωση: | 2,5 χλστ | Ικανότητα: | 24 θέσεις, 32 θέσεις, 36 θέσεις |
| Τέλος-πρόσωπο: | Η/Υ | Τύπος σύνδεσης: | FC PC |
| Ακτίνα καμπυλότητας: | 5-25 mm (UPC), 5-12 mm (APC) | Apex Offset: | 0-50μm |
| Ύψος ινών: | -100~+50μm | Γωνία: | 8,00+/-0,50° (APC) |
| Απόδοση πρώτου περάσματος: | 98% ~ 100% | ||
| Επισημαίνω |
Σκληρυμένο γυαλιστικό εξάρτημα από ανοξείδωτο χάλυβα,18/26 Ports Fiber Polishing Jig,Απώλεια εισαγωγής ≤0 |
||
Περιγραφή προϊόντος
- Ειδικά σχεδιασμένα για συνδετήρες FC/PC
- Εύκολη αντικατάσταση με απλή και ευέλικτη λειτουργία
- Υψηλή απόδοση: γυαλίζει 24, 32 ή 36 συνδέσμους ανά κύκλο
- Η απόδοση της πρώτης διέλευσης για την ποιότητα της τελικής όψης φτάνει το 98-100%
- Δομή IPC με ανεξάρτητη συμπίεση για κάθε συνδετήρα
- Ποσοστό επιτυχίας με παρεμβολές ≥98% (συνήθως 100% σύμφωνα με τα πρότυπα IEC)
- Η απώλεια επιστροφής PC ≥55dB, η απώλεια εισαγωγής ≤0,20dB (τυπική)
- Τα εξαργυρώσιμα εξαρτήματα παρατείνουν σημαντικά τη διάρκεια ζωής
| Σχήμα | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Ετικέτα | CLX | CLX | CLX |
| Τύπος συνδέσμου | FC PC | FC PC | FC PC |
| Τελική όψη | ΕΠ | ΕΠ | ΕΠ |
| Διάμετρος σιδηροτροχίου | 2.5mm | 2.5mm | 2.5mm |
| Δυναμικότητα | 24 θέσεις | 32 θέσεις | 36 θέσεις |
| Απώλεια εισαγωγής | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Επιστροφή απώλειας | ≥ 55dB (PC) | ≥ 55dB (PC) | ≥ 55dB (PC) |
| Εφαρμογή | Συγκεντρωμένοι συνδετήρες FC PC για γυαλισμό | Συγκεντρωμένοι συνδετήρες FC PC για γυαλισμό | Συγκεντρωμένοι συνδετήρες FC PC για γυαλισμό |
| Υλικό | Ατσάλι ατσάλι | ||
| Μέγεθος (L*W*H) | 174*174*26 mm | ||
| Καθαρό βάρος / ακαθάριστο βάρος | 1.5 kg / 2,0 kg | ||
| Κατάλληλες μηχανές | Μηχανή γυαλισμού CLX-02E, μηχανή γυαλισμού Seikoh Giken SFP-550 και παρόμοιες μηχανές | ||
| Τύπος συνδέσμου | SM/UPC | SM/APC | ΜΜ/UPC |
|---|---|---|---|
| Απώλεια εισαγωγής | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Επιστροφή απώλειας | ≥ 55dB | ≥ 60dB | ≥ 30dB |
| Παράμετροι | Κριτήριο UPC | Κριτήριο APC |
|---|---|---|
| Ράδιο καμπυλότητας | 5-25 mm | 5-12 χιλιοστά |
| Αντιστοιχία κορυφής | 0-50μm | 0-50μm |
| Υψόμετρος ινών | -100~+50μm | -100~+50μm |
| Γωνία | Α/α | 80,00+/-0,50° |
Τα κυριότερα σημεία του προϊόντος
Υψηλής ακρίβειας γυαλιστικό εξάρτημα ινών FC APC με κατασκευή από σκληρυμένο ανοξείδωτο χάλυβα. Γυαλίζει 18/26 υποδοχές ανά κύκλο με εξαιρετική απόδοση: ≤0,20dB απώλεια εισαγωγής, ≥60dB απώλεια επιστροφής APC. Διαθέτει ανεξάρτητη συμπίεση, απόδοση πρώτου περάσματος 98-100% και προσαρμοσμένες επιλογές jig.
