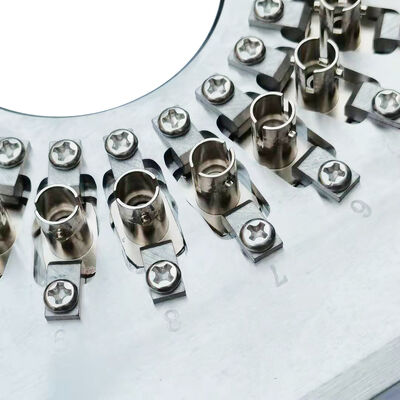

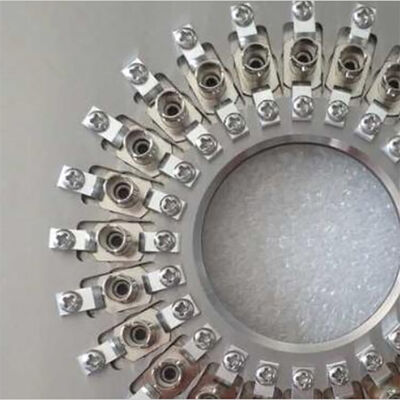

ST Φύλακες οπτικής 24/32 Συσκευή γυαλισμού συνδέσμων με σκληροποιημένο ανοξείδωτο χάλυβα S136 για υψηλή απόδοση και απώλεια εισαγωγής ≤0,20dB
Λεπτομέρειες προϊόντος
| υλικό: | Σκληρυμένο ανοξείδωτο ατσάλι s136 | Μέγεθος: | 174mmx174mmx26mm |
|---|---|---|---|
| Καθαρό βάρος: | 1,2 KG | Αριθμός ινών: | 24,32 |
| Απώλεια εισαγωγής: | ≤0.20dB | Απώλεια επιστροφής: | ≥55dB (PC) |
| Διάμετρος με σάρωση: | 2,5 χλστ | Ικανότητα: | 24 θέσεις, 32 θέσεις |
| Τύπος τέλος-προσώπου: | Η/Υ, APC | Ακτίνα καμπυλότητας: | 5-25 mm (UPC), 5-12 mm (APC) |
| Apex Offset: | 0-50μm | Ύψος ινών: | -100~+50μm |
| Γωνία: | 8,00+/-0,50° (APC) | Μικτό βάρος: | 2,0 ΚΛ |
| Κατάλληλα μηχανήματα: | CLX-02E, Seikoh Giken SFP-550 | ||
| Επισημαίνω |
Εξάρτημα στίλβωσης από σκληρυμένο ανοξείδωτο χάλυβα S136,Συνδέσεις 24/32 σε One Cycle Optic Fiber Polishing Jig,Απώλεια εισαγωγής ≤0 |
||
Περιγραφή προϊόντος
- Ειδικά σχεδιασμένα για συνδέσμους ST-PC
- Εύκολο να αλλάξετε τα τζιχ με απλή, ευέλικτη λειτουργία
- Υψηλή απόδοση: γυαλίζει έως 24 ή 32 συνδέσμους σε έναν κύκλο
- Η απόδοση της πρώτης απόδοσης για την ποιότητα της τελικής επιφάνειας φτάνει το 98%-100%
- Δομή IPC με ανεξάρτητη συμπίεση για κάθε συνδετήρα
- Ποσοστό περάσματος με παρεμβολές ≥98% (συνήθως 100%, σύμφωνα με τα πρότυπα IEC)
- Η απώλεια επιστροφής PC ≥55dB, η απώλεια εισαγωγής ≤0,20dB (τυπική)
- Τα εξαργυρώσιμα εξαρτήματα παρατείνουν τη διάρκεια ζωής
- Κατασκευασμένο από σκληρό χάλυβα υψηλής ποιότητας S136 για αντοχή
- Διαθέσιμο με πλέγματα για συνδετήρες SC, FC, ST, LC και προσαρμοσμένα σχέδια
| Σχήμα | ΣΤ-PC-24 | ST-PC-32 | ΣΤ-APC-26 |
|---|---|---|---|
| Ετικέτα | CLX | CLX | CLX |
| Τύπος συνδέσμου | ΚΠ ΚΤ | ΚΠ ΚΤ | ST APC |
| Τελική όψη | ΕΠ | ΕΠ | ΑΕΠ |
| Διάμετρος σιδηροτροχίου | 2.5mm | 2.5mm | 2.5mm |
| Δυναμικότητα | 24 θέσεις | 32 θέσεις | 26 θέσεις |
| Απώλεια εισαγωγής | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Επιστροφή απώλειας | ≥ 55dB (PC) | ≥ 55dB (PC) | ≥ 60dB (APC) |
| Εφαρμογή | Συγκεντρωμένοι συνδετήρες ST PC για γυαλισμό | Συγκεντρωμένοι συνδετήρες ST PC για γυαλισμό | Συγκεντρωμένοι συνδετήρες ST APC για γυαλισμό |
| Υλικό | Ατσάλι S136 | ||
| Μέγεθος (L*W*H) | 174*174*26 mm | ||
| Καθαρό βάρος / ακαθάριστο βάρος | 1.5 kg / 2,0 kg | ||
| Κατάλληλες μηχανές | Μηχανή γυαλισμού CLX-02E, μηχανή γυαλισμού Seikoh Giken SFP-550 και παρόμοιες μηχανές | ||
| Τύπος συνδέσμου | SM/UPC | SM/APC | ΜΜ/UPC |
|---|---|---|---|
| Απώλεια εισαγωγής | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Επιστροφή απώλειας | ≥ 55dB | ≥ 60dB | ≥ 30dB |
| - Όχι, όχι, όχι. | Παράμετροι | Κριτήριο UPC | Κριτήριο APC |
|---|---|---|---|
| 1. | Ράδιο καμπυλότητας | 5-25 mm | 5-12 χιλιοστά |
| 2. | Αντιστοιχία κορυφής | 0-50μm | 0-50μm |
| 3. | Υψόμετρος ινών | -100~+50μm | -100~+50μm |
| 4. | Γωνία | Α/α | 80,00+/-0,50° |
Ιδρύθηκε το 2010, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd είναι μια εταιρεία οπτικών επικοινωνιών εξοπλισμού που ενσωματώνει την έρευνα και την ανάπτυξη, την παραγωγή,Υπηρεσία μετά την πώληση και τεχνικές υπηρεσίεςΔεν πωλούμε μόνο προϊόντα υψηλής ποιότητας και παρέχουμε καλή υπηρεσία μετά την πώληση, αλλά παρέχουμε επίσης δωρεάν τεχνική υποστήριξη στους πελάτες μας.Για τα τεχνικά προβλήματα που αντιμετωπίζονται κατά την παραγωγή συνδέσμων οπτικών ινών, παρέχουμε αποτελεσματικές λύσεις.
Τα κυριότερα σημεία του προϊόντος
Το εξάρτημα στίλβωσης οπτικών ινών ST γυαλίζει έως και 32 βύσματα ST-PC ανά κύκλο με απώλεια εισαγωγής ≤0,20dB & απώλεια επιστροφής ≥55dB. Κατασκευασμένο από σκληρυμένο χάλυβα S136 για ανθεκτικότητα. Υψηλή απόδοση πρώτου περάσματος 98-100%. 2 χρόνια εγγύηση, MOQ 1 τεμ.
