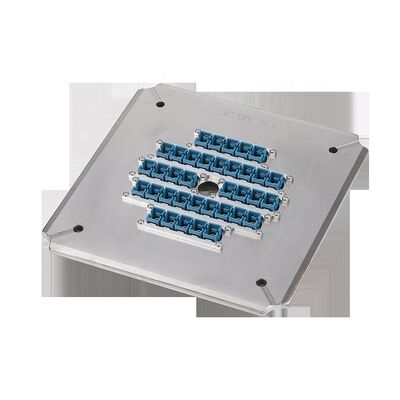

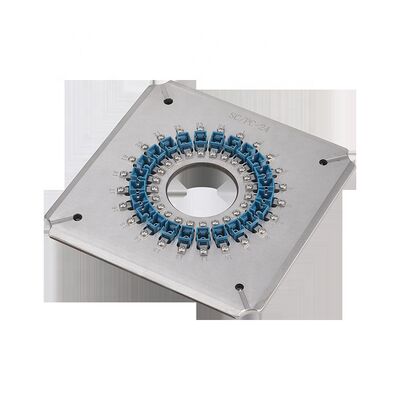

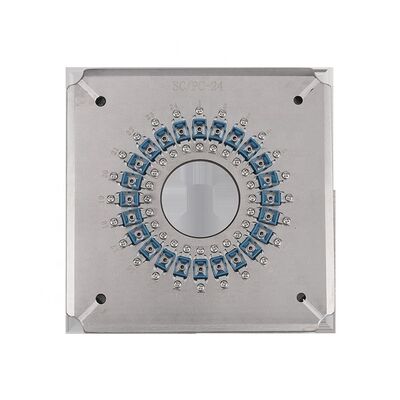

Name: Στερεωμένο ανοξείδωτο χάλυβα S136 Φυτικό οπτικό γυαλιστήριο με 24 32 36 θύρες και απώλεια εισαγωγής ≤0,20dB για συνδέσμους SC UPC
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: SC/PC,SC/UPC, SC/PC,SC/UPC
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

υλικό: Σκληρυμένο ανοξείδωτο ατσάλι s136

Μέγεθος: 174mmx174mmx26mm

Καθαρό βάρος: 1,5 κιλά

Αριθμός ινών: 24,32,36

Απώλεια εισαγωγής: ≤0.20dB

Απώλεια επιστροφής: ≥55dB (PC), ≥60dB (APC)

Διάμετρος με σάρωση: 2,5 χλστ

Ικανότητα: 24 θέσεις, 32 θέσεις, 36 θέσεις

Τέλος-πρόσωπο: Η/Υ

Ακτίνα καμπυλότητας: 5-25 mm (UPC), 5-12 mm (APC)

Apex Offset: 0-50μm

Ύψος ινών: -100~+50μm

Γωνία: 8,00+/-0,50° (APC)

Απόδοση πρώτου περάσματος: 98% ~ 100%

Ρυθμός διέλευσης παρεμβολών: ≥98%

Επισημαίνω:

Εξάρτημα στίλβωσης από σκληρυμένο ανοξείδωτο χάλυβα S136

24 32 36 Θύρες Γυάλισμα οπτικών ινών

Απώλεια εισαγωγής ≤0

Βασικές πληροφορίες

Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα

Μάρκα: chuanglixun

Αριθμό μοντέλου: SC/PC,SC/UPC, SC/PC,SC/UPC

Πληρωμής & Αποστολής Όροι

Εκθεσιακός χώρος

Στερεωμένο ανοξείδωτο χάλυβα S136 Φυτικό οπτικό γυαλιστήριο με 24 32 36 θύρες και απώλεια εισαγωγής ≤0,20dB για συνδέσμους SC UPC

Περιγραφή προϊόντων

Εγκαταστάσεις γυαλισμού με οπτική ίνα SC UPC

Αυτό το ελαστικό γυαλιστήρα υψηλής σταθερότητας ινών παρέχει εξαιρετική ποιότητα επιφάνειας για συνδέσμους SC, FC, ST και LC. Κατασκευάζεται από θερμικά επεξεργασμένο σκληροποιημένο χάλυβα S2316 / S136 για παρατεταμένη διάρκεια ζωής.

Βασικά χαρακτηριστικά

Ειδικά σχεδιασμένα για συνδετήρες SC/PC με εύκολη αλλαγή στροφής
Υψηλή απόδοση: γυαλίζει 24, 32 ή 36 συνδέσμους ανά κύκλο
Η απόδοση της πρώτης διέλευσης φτάνει το 98-100% για την ποιότητα της τελικής όψης
Δομή IPC με ανεξάρτητη συμπίεση για κάθε συνδετήρα
Εξαιρετική απόδοση: απώλεια επιστροφής APC ≥60dB, απώλεια επιστροφής UPC ≥55dB
Απώλεια εισαγωγής ≤0,20dB (τυπική)
Τα εξαργυρώσιμα εξαρτήματα παρατείνουν τη διάρκεια ζωής
Διαθέσιμες προσαρμοσμένες διαμορφώσεις για συνδέσμους SC, FC, ST, LC

Τεχνικές προδιαγραφές

Σχήμα	SC-PC-24	ΣΚ-PC-32	ΣΚ-PC-36
Ετικέτα	CLX	CLX	CLX
Τύπος συνδέσμου	ΕΣ ΕΠ	ΕΣ ΕΠ	ΕΣ ΕΠ
Τελική όψη	ΕΠ	ΕΠ	ΕΠ
Διάμετρος σιδηροτροχίου	2.5mm	2.5mm	2.5mm
Δυναμικότητα	24 θέσεις	32 θέσεις	36 θέσεις
Απώλεια εισαγωγής	≤ 0,20 dB	≤ 0,20 dB	≤ 0,20 dB
Επιστροφή απώλειας	≥ 55dB (APC)	≥ 55dB (APC)	≥ 55dB (PC)
Υλικό	Ατσάλι S136
Μέγεθος (LWH)	17417426 mm
Καθαρό βάρος / ακαθάριστο βάρος	1.5 kg / 2,0 kg
Κατάλληλες μηχανές	Μηχανή γυαλισμού CLX-02E, μηχανή γυαλισμού Seikoh Giken SFP-550 και παρόμοιες μηχανές

Πάρτε ένα δωρεάν προσφορά

Αποτελέσματα απόδοσης γυάλωσης

Πλαστικές επιφάνειες σιδηροτροχιάς συνδετήρα:

Υψηλής ποιότητας γυάλισμα της τελικής επιφάνειας χωρίς λευκές κηλίδες, χωρίς γρατζουνιές και καθαρά ορατές άκρες ινών.

Αποτελέσματα δοκιμής απώλειας εισαγωγής και επιστροφής:

Τύπος συνδέσμου	SM/UPC	SM/APC	ΜΜ/UPC
Απώλεια εισαγωγής	≤ 0,20 dB	≤ 0,20 dB	≤ 0,50 dB
Επιστροφή απώλειας	≥ 55dB	≥ 60dB	≥ 30dB

Αποτελέσματα δοκιμών γεωμετρίας:

Παράμετροι	Κριτήριο UPC	Κριτήριο APC
Ράδιο καμπυλότητας	5-25 mm	5-12 χιλιοστά
Αντιστοιχία κορυφής	0-50μm	0-50μm
Υψόμετρος ινών	-100~+50μm	-100~+50μm
Γωνία	Α/α	80,00+/-0,50°

Προφίλ κατασκευαστή

Η Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. είναι ένας κορυφαίος κατασκευαστής οπτικών εξοπλισμού επικοινωνιών από το 2010. Εξειδικευόμαστε στην έρευνα, ανάπτυξη, παραγωγή,και τεχνικές υπηρεσίες για συνδέσμους οπτικών ινών, παρέχοντας ολοκληρωμένες λύσεις και εξαιρετική υποστήριξη μετά την πώληση.
