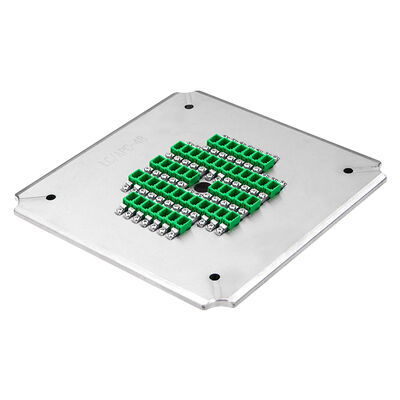

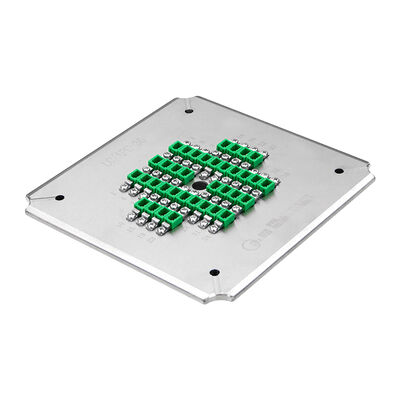

24 πυρήνες LC-APC γυαλιστήρας με ανοξείδωτο χάλυβα S2316 για υψηλής απόδοσης γυαλιστήρα οπτικών ινών
Λεπτομέρειες προϊόντος
| Αριθμός ινών: | 24 | Βάρος: | 1,5 κιλά |
|---|---|---|---|
| Διαστάσεις: | 174mm*174mm*26mm | Τύπος σύνδεσης: | LC APC |
| Τέλος-πρόσωπο: | APC | Διάμετρος με σάρωση: | 1,25 χιλιοστά |
| Ικανότητα: | 24 θέσεις | Απώλεια εισαγωγής: | ≤0.20dB |
| Απώλεια επιστροφής: | ≥60dB (PC) | υλικό: | Ανοξείδωτο ατσάλι |
| Καθαρό βάρος: | 1,3 κλ | Μικτό βάρος: | 1,5 κλ |
| Ακτίνα καμπυλότητας: | 5-25 χιλιοστά | Apex Offset: | 0-50μm |
| Ύψος ινών: | -100~+50μm | ||
| Επισημαίνω |
Εξάρτημα στίλβωσης 24 πυρήνων,Γυάλισμα οπτικών ινών από ανοξείδωτο χάλυβα S2316,Στήριγμα γυαλίσματος LC-APC υψηλής απόδοσης |
||
Περιγραφή προϊόντος
- Ειδικά σχεδιασμένα για συνδέσμους LC/APC
- Εύκολη αντικατάσταση με απλή και ευέλικτη λειτουργία
- Υψηλή απόδοση: γυαλίζει 24, 36 ή 48 συνδέσμους ανά κύκλο
- Η απόδοση πρώτης διέλευσης για την ποιότητα της τελικής όψης φτάνει το 98%-100%
- Δομή IPC με ανεξάρτητη συμπίεση για κάθε συνδετήρα
- Η απώλεια επιστροφής του APC ≥60dB, η απώλεια εισαγωγής ≤0,20dB (τυπική)
- Τα εξαργυρώσιμα εξαρτήματα παρατείνουν τη διάρκεια ζωής

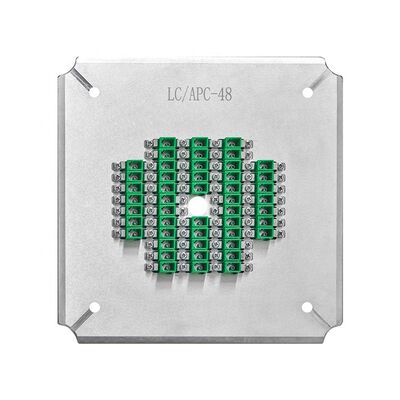

| Σχήμα | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | Δελτίο ΕΚΑΧ, αριθ. | ΛC-APC-48 |
|---|---|---|---|
| Ετικέτα | CLX | CLX | CLX |
| Τύπος συνδέσμου | ΑΠΚ LC | ΑΠΚ LC | ΑΠΚ LC |
| Τελική όψη | ΑΕΠ | ΑΕΠ | ΑΕΠ |
| Διάμετρος σιδηροτροχίου | 1.25mm | 1.25mm | 1.25mm |
| Δυναμικότητα | 24 θέσεις | 36 θέσεις | 48 θέσεις |
| Απώλεια εισαγωγής | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Επιστροφή απώλειας | ≥ 60dB (PC) | ≥ 60dB (PC) | ≥ 60dB (PC) |
| Εφαρμογή | Συγκεντρωμένοι συνδετήρες LC APC για γυαλισμό | Συγκεντρωμένοι συνδετήρες LC APC για γυαλισμό | Συγκεντρωμένοι συνδετήρες LC APC για γυαλισμό |
| Υλικό | Ατσάλι ατσάλι | ||
| Μέγεθος (L*W*H) | 174*174*26 mm | ||
| Καθαρό βάρος / ακαθάριστο βάρος | 10,3 kg / 1,5 kg | ||
| Κατάλληλες μηχανές | Μηχανή γυαλισμού CLX-02E, μηχανή γυαλισμού Seikoh Giken SFP-550 και παρόμοιες μηχανές | ||
| Τύπος συνδέσμου | SM/UPC | SM/APC | ΜΜ/UPC |
|---|---|---|---|
| Απώλεια εισαγωγής | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Επιστροφή απώλειας | ≥ 55dB | ≥ 60dB | ≥ 30dB |
| Παράμετρος | Κριτήριο UPC | Κριτήριο APC |
|---|---|---|
| Ράδιο καμπυλότητας | 5-25 mm | 5-12 χιλιοστά |
| Αντιστοιχία κορυφής | 0-50μm | 0-50μm |
| Υψόμετρος ινών | -100~+50μm | -100~+50μm |
| Γωνία | Α/α | 80,00+/-0,50° |
Τα κυριότερα σημεία του προϊόντος
Το εξάρτημα γυαλίσματος LC-APC 24 πυρήνων υψηλής ακρίβειας προσφέρει εξαιρετική ποιότητα τελικής όψης με απώλεια επιστροφής ≥60dB και απώλεια εισαγωγής ≤0,20dB. Διαθέτει ανθεκτική στη φθορά κατασκευή από χάλυβα, δομή IPC για ανεξάρτητη συμπίεση και προσαρμόσιμες επιλογές. Επιτυγχάνει απόδοση πρώτου περάσματος 98-100% με εύκολη λειτουργία.
