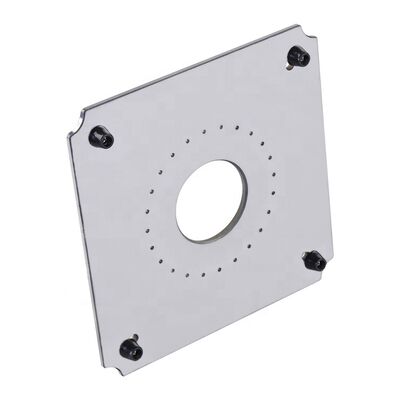

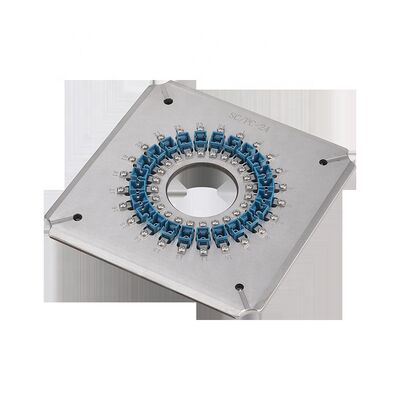

24 Port SC UPC Φύλακα οπτικής γυαλιστικής με σκληροποιημένο ανοξείδωτο χάλυβα S136 και απώλεια εισαγωγής ≤0,20dB
Λεπτομέρειες προϊόντος
| Τύπος: | Μηχανή παραγωγής οπτικών ινών | Καθαρό βάρος: | 1,2 KG |
|---|---|---|---|
| υλικό: | Σκληρυμένο ανοξείδωτο ατσάλι s136 | Μέγεθος: | 174mmx174mmx26mm |
| Αριθμός ινών: | 24 | Απώλεια εισαγωγής: | ≤0.20dB |
| Απώλεια επιστροφής: | ≥55dB (PC) ≥60dB (APC) | Διάμετρος με σάρωση: | 2,5 χλστ |
| Ικανότητα: | 24 θέσεις | Τέλος-πρόσωπο: | UPC |
| Τύπος σύνδεσης: | SC UPC | Διάσταση: | 174*174*26 χλστ |
| Μικτό βάρος: | 1,5 κλ | Ακτίνα καμπυλότητας: | 5-25 χιλιοστά |
| Apex Offset: | 0-50μm | ||
| Επισημαίνω |
24 Εξάρτημα στίλβωσης θυρών,Γυάλισμα οπτικών ινών από σκληρυμένο ανοξείδωτο χάλυβα S136,Απώλεια εισαγωγής ≤0 |
||
Περιγραφή προϊόντος
- Ειδικά σχεδιασμένα για συνδέσμους SC/UPC
- Εύκολη αλλαγή τζιχ με απλή, ευέλικτη λειτουργία
- Υψηλή απόδοση: γυαλίζει έως 24, 32 ή 36 συνδέσμους ανά κύκλο
- Η απόδοση της πρώτης διέλευσης για την ποιότητα της τελικής όψης φτάνει το 98%-100%
- Δομή IPC με ανεξάρτητη συμπίεση για κάθε συνδετήρα
- Ποσοστό περάσματος παρεμβολών ≥98% (συνήθως 100% σύμφωνα με τα πρότυπα IEC)
- Η απώλεια επιστροφής UPC ≥55dB, απώλεια εισαγωγής ≤0,20dB (τυπική)
- Αντικατάστατα εξαρτήματα για παρατεταμένη διάρκεια ζωής
| Σχήμα | SC-UPC-24 | SC-UPC-32 | SC-UPC-36 |
|---|---|---|---|
| Ετικέτα | CLX | CLX | CLX |
| Τύπος συνδέσμου | SC UPC | SC UPC | SC UPC |
| Τελική όψη | ΕΥΠ | ΕΥΠ | ΕΥΠ |
| Διάμετρος σιδηροτροχίου | 2.5mm | 2.5mm | 2.5mm |
| Δυναμικότητα | 24 θέσεις | 32 θέσεις | 36 θέσεις |
| Απώλεια εισαγωγής | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Επιστροφή απώλειας | ≥ 55dB (PC) | ≥ 55dB (PC) | ≥ 55dB (PC) |
| Εφαρμογή | Συγκεντρωμένοι συνδετήρες SC UPC για γυαλισμό | Συγκεντρωμένοι συνδετήρες SC UPC για γυαλισμό | Συγκεντρωμένοι συνδετήρες SC UPC για γυαλισμό |
| Υλικό | Ατσάλι ατσάλι | ||
| Μέγεθος (L*W*H) | 174*174*26 mm | ||
| Καθαρό βάρος / ακαθάριστο βάρος | 10,3 kg / 1,5 kg | ||
| Κατάλληλες μηχανές | Μηχανή γυαλισμού CLX-02E, μηχανή γυαλισμού Seikoh Giken SFP-550 και παρόμοιες μηχανές | ||
| Τύπος συνδέσμου | SM/UPC | SM/APC | ΜΜ/UPC |
|---|---|---|---|
| Απώλεια εισαγωγής | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Επιστροφή απώλειας | ≥ 55dB | ≥ 60dB | ≥ 30dB |
| - Όχι, όχι, όχι. | Παράμετροι | Κριτήριο UPC | Κριτήριο APC |
|---|---|---|---|
| 1 | Ράδιο καμπυλότητας | 5-25 mm | 5-12 χιλιοστά |
| 2 | Αντιστοιχία κορυφής | 0-50μm | 0-50μm |
| 3 | Υψόμετρος ινών | -100~+50μm | -100~+50μm |
| 4 | Γωνία | Α/α | 80,00+/-0,50° |
Τα κυριότερα σημεία του προϊόντος
Υψηλής ακρίβειας SC UPC 24-θυρο γυαλιστικό εξάρτημα γυαλίσματος ινών με σκληρυμένο χάλυβα S136 για ανθεκτικότητα. Επιτυγχάνει απώλεια εισαγωγής ≤0,20dB, απώλεια επιστροφής ≥55dB και απόδοση πρώτης διέλευσης 98-100%. Προσαρμόσιμα εξαρτήματα και 1 έτος εγγύηση.
